第５回　音を鳴らしてみよう


音を鳴らしてみよう。Ichigojamには「圧電ブザー」という音が出る装置がつけられるよ。

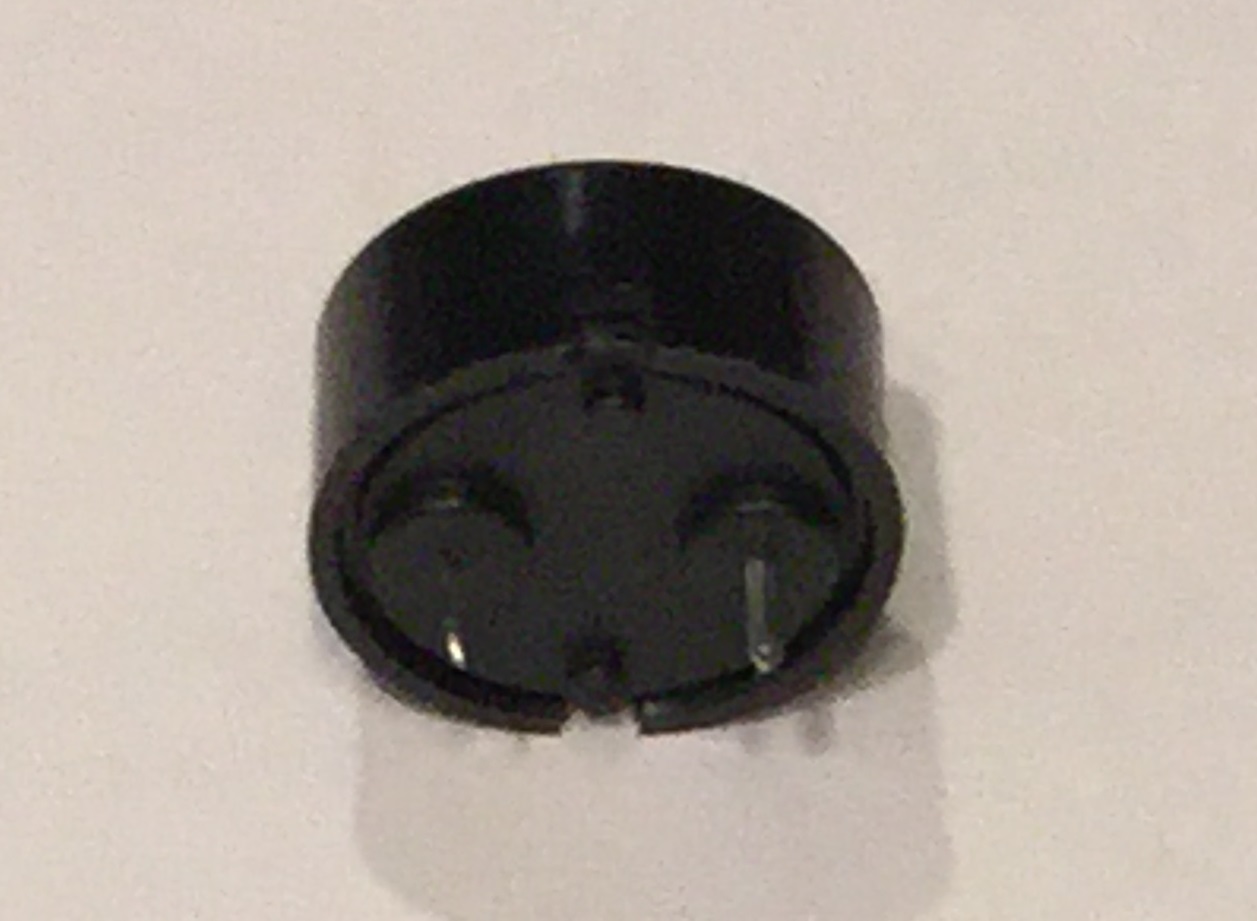

セットに入っている黒い丸い２つの脚が出たものだよ。

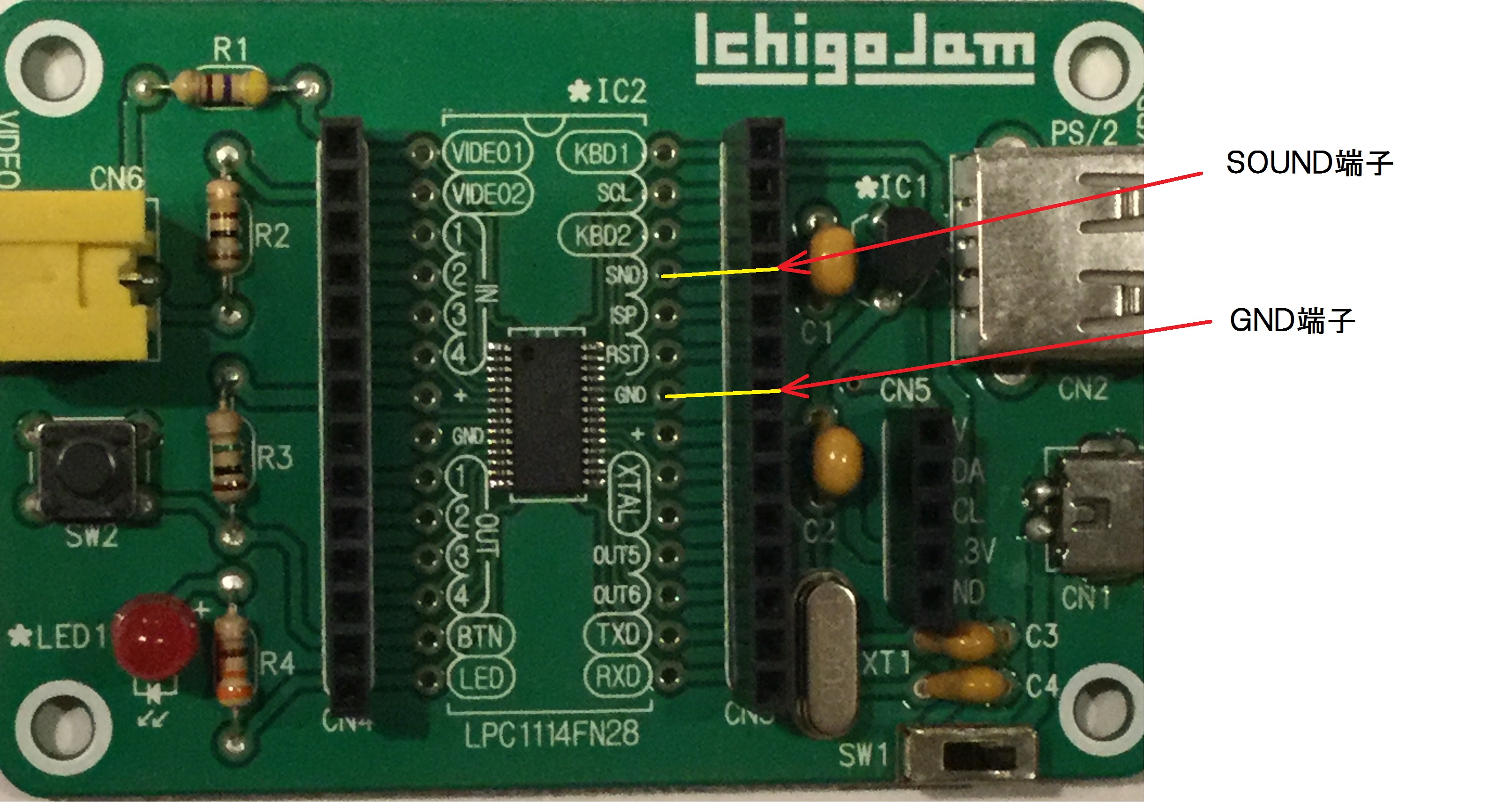

取付ける場所は、Ichigojamの基盤を見てみると、右側の上から４番目に「SND」という所があるね。これは「SOUND（音）」の略だ。ここは「SOUND端子」というよ。圧電ブザーの片方の脚はここに挿し込むよ。２つある脚のもうひとつは「GND」（これは「GROUND（接地）」の略の「GND端子」に挿し込むよ。

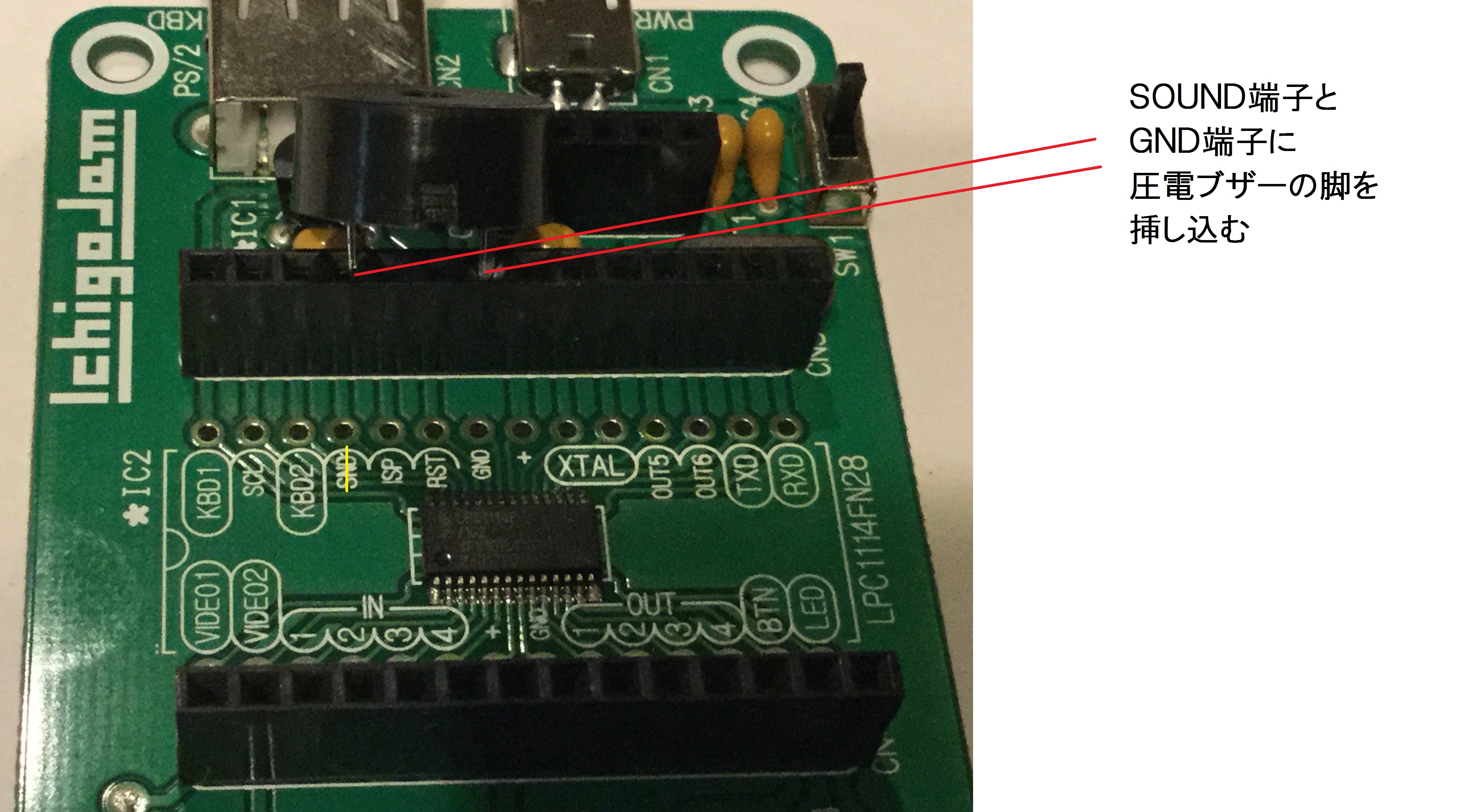

挿し込む場所に注意しよう。こんな感じで挿しこむ位置を確認しながら

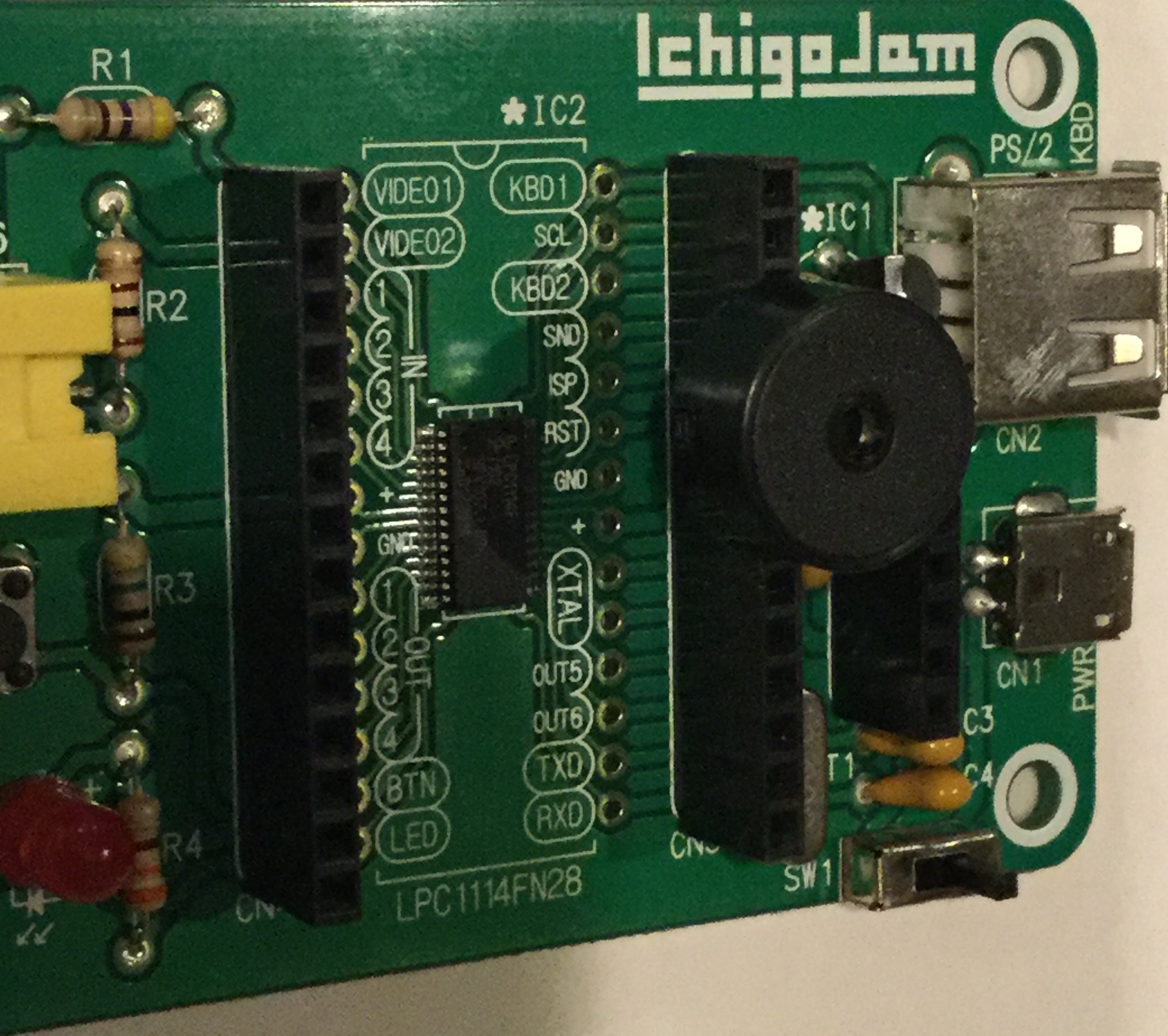

水平に挿し込もう。こんな感じに。



これで「圧電ブザー」の取付は完了だ。
では、実際に音を鳴らしてみよう。
まず、BEEPと入力してみよう。
音が鳴ったかな。

「圧電ブザー」は音の周波数を変更できるよ。１から２５５までの数値で、数値が小さい時は高音、数値が大きい時は低音になるよ。試してみよう。
BEEP　１

BEEP　20

さらに音を鳴らしている時間も調整できるよ.

BEEP　20,250

音を鳴らしている時間は、（数値）×１／６０秒だよ。

これらの音は、あくまでもブザーとしての音なんだけど、
音の高さや、音を鳴らしている時間が調整できるなら、音楽も演奏できそうだね。
あんまり厳密な音の高さは出せないし、Ichigojamだけだと単音しか出せないから、本格的な音楽の演奏とは言えないけど、音楽を演奏する命令「PLAY」というものがあるよ。
前に話した「PanCake」っていうボードを装着すると、４重和音まで出せるようになるよ。
音楽を演奏する命令はMML：（Music Macro Language）というよ。
では、実際にMMLを使って音を出してみよう。
まず、音階「ド」「レ」「ミ」「ファ」「ソ」「ラ」「シ」に対応して
「C」「D」「E」「F」「G」「A」「B」を使うよ。音楽を学んでいる人は、この対応は分かり易いよね。
そして、音階の後ろに数字を書く。「４」なら「４分音符」、「８」なら「８分音符」、「１６」なら「１６分音符」を表すよ。
さらに「O」と組合せて、数字「１」～「５」でオクターブを指定できるよ。数字が大きくなるほど、高い音を表すよ。
では、実際に、まずは音階を出してみよう。

PLAY　"O3C2D2E2F2G2A2B2O4C2”

うーん、まあ、こんなものかな。本格的な音楽には程遠いけど、音は出せたね。

では、次の楽譜をIchigojamで演奏してみよう。
どんな命令を入れればいいか、わかるかな。
自分で、試してみよう。


PLAY　"T60O3G8E8E4F8D8D4C8D8E8F8G8G8G4"

最初の「T60」は曲の速さ（テンポ）だよ。数値を大きくすると速くなるよ。

そのほか、好きな曲を演奏してみよう。
