座標変換（平行移動、拡大・縮小）


　　　　物体の移動

　　　　移動には、物体を表わす object { } の中に translate を
　　　　入れて指定します。
　　　　translate < X方向移動距離，Y方向移動距離，Z方向移動距離 >
　　　　例 軸に沿っての移動
　　　　translate < 20，0，0 >
　　　　　　　　X方向に20移動
　　　　このように軸に沿って移動する場合は省略して
　　　　 translate 20*x と書いても良い。

　　　　自由に移動
　　　　translate < 10，20，30 >
　　　　　　　　X方向に10,Y方向に20,Z方向に30移動

　　　　注意：例えば translate < 10, 20, 30 > は、「座標 < 10, 20, 30 > の
　　　　位置へ移動する」の意味ではない。
　　　　原点からの移動のときのみ上記座標への移動と同じ意味になる。
　　　　しかし、物体が最初に例えば < 10, 10, 0 > にあるときは、座標
　　　　< 20, 30, 30 > への移動となる。


　　　　物体の拡大縮小

　　　　拡大・縮小には、物体を表わす object { } の中に scale を
　　　　入れて指定します。
　　　　scale < X方向拡大率，Y方向拡大率，Z方向拡大率 >
　　　　例 scale < 10, 10, 10 >
　　　　　　　　全方向に１０倍拡大
　　　　このように全方向に同一の倍率で拡大・縮小する場合は省略して
　　　　 scale 10 と書いても良い。
　　　　また < > 内の数値は、１より大きい場合は拡大
　　　　　　　　　　　　　　１で等倍
　　　　　　　　　　　　　　１より小さい場合は縮小
　　　　を表わします。


　　　　X軸，Y軸，Z軸の関係と向き

　　　　
　　　　　　　　　　　　　　　　　　　　※なお右手系を使う３DCGソフトもあります。

　　　　カメラをZ軸のマイナスの位置に置いて原点方向を見た場合
　　　　X軸方向・・・物体の位置は座標はプラスで大きくなる→右方向
　　　　　　　　　　　　　　　　　　　 マイナス　　　　　→左方向
　　　　Y軸方向・・・物体の位置は座標はプラスで大きくなる→上方向
　　　　　　　　　　　　　　　　　　　 マイナス　　　　　→下方向
　　　　Z軸方向・・・物体の位置は座標はプラスで大きくなる→遠ざかる
　　　　　　　　　　　　　　　　　　　 マイナス　　　　　→近づく
　　　　　　　　　　（ただし、カメラよりもマイナスの場合は何も見えなくなるので注意）

　　　　今週は３次元の座標空間についてのイメージを概略つかむことが目的です。



　　　　今日の課題
　　　　空間に好きな形状の物体を３個以上、好きな位置に配置し「遠くから近づく物体」
　　　　を表現したシーンファイルを作成し、レンダリング実行後、シーンファイルと画像
　　　　ファイルを指定の場所へ転送せよ。

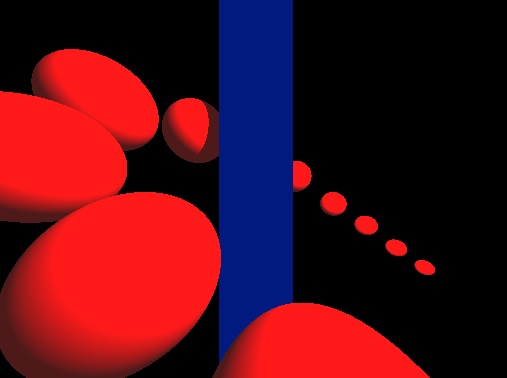

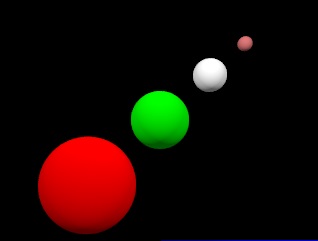

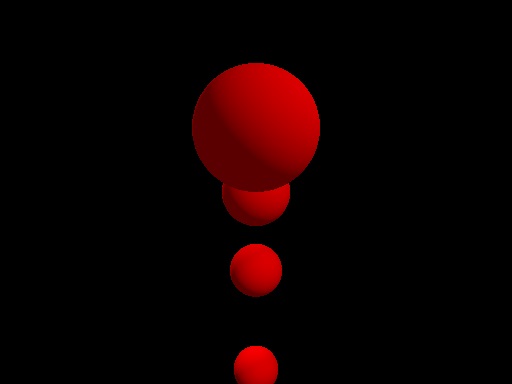

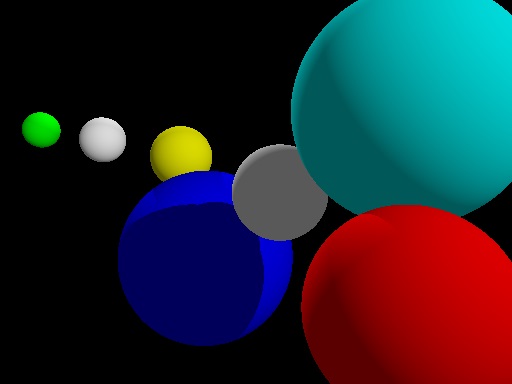

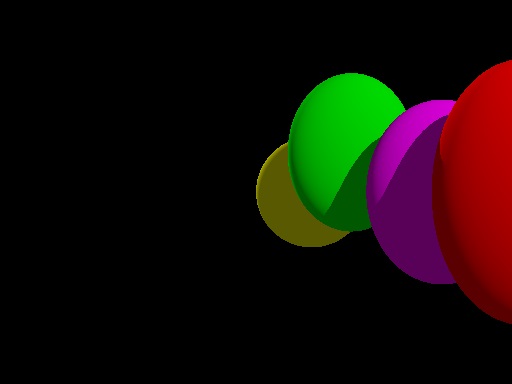

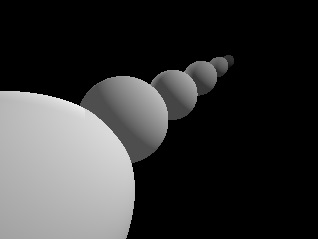

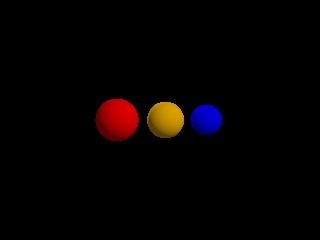

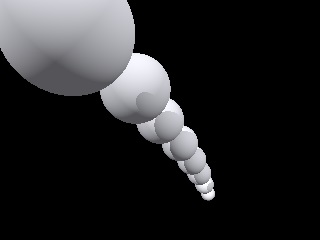

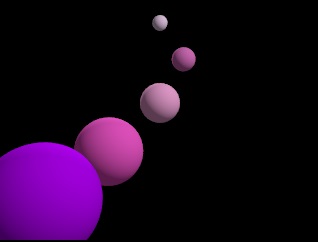

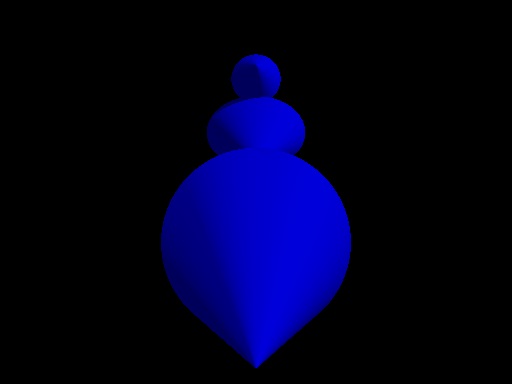

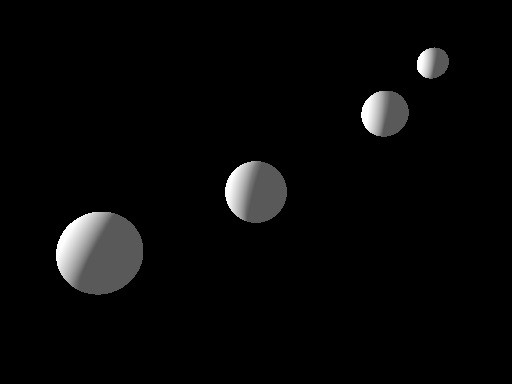

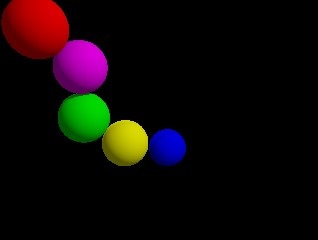

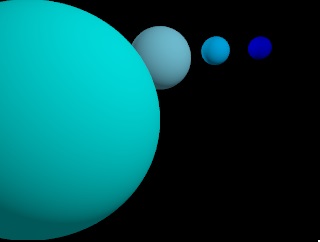

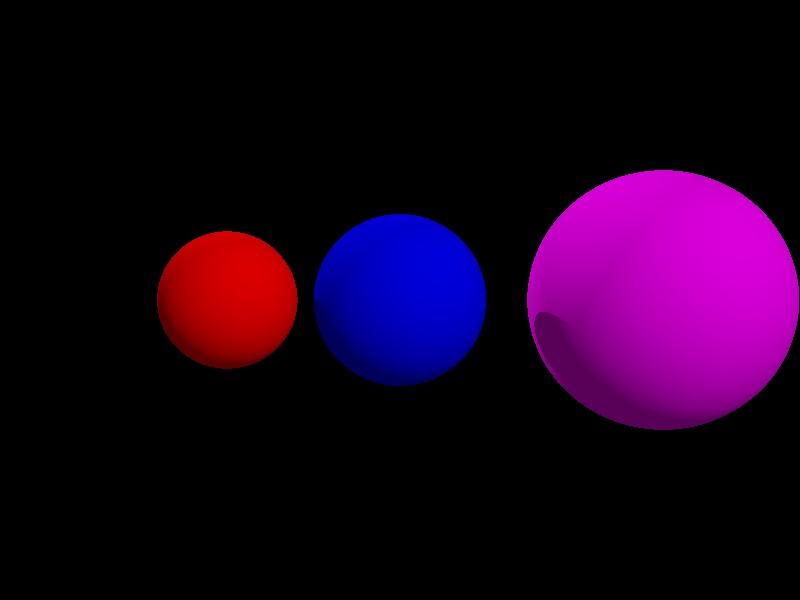

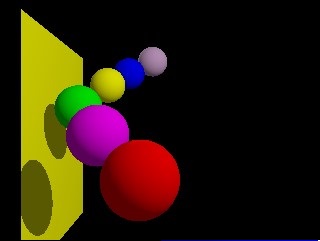

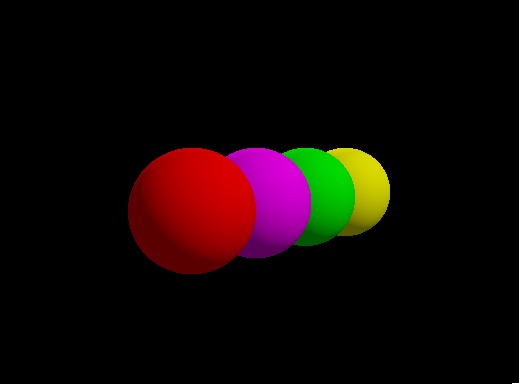

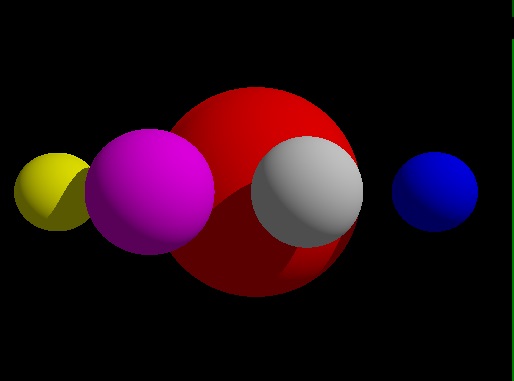

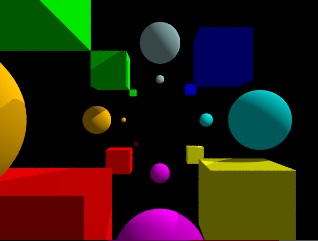

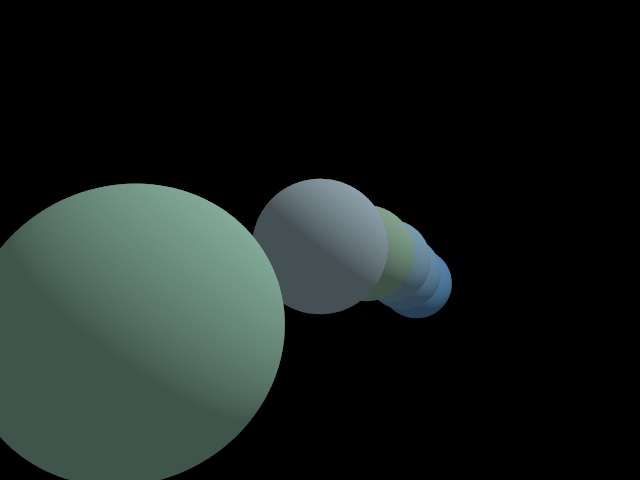

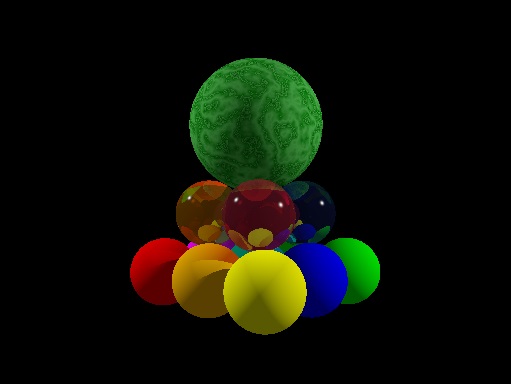

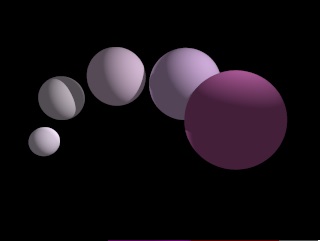

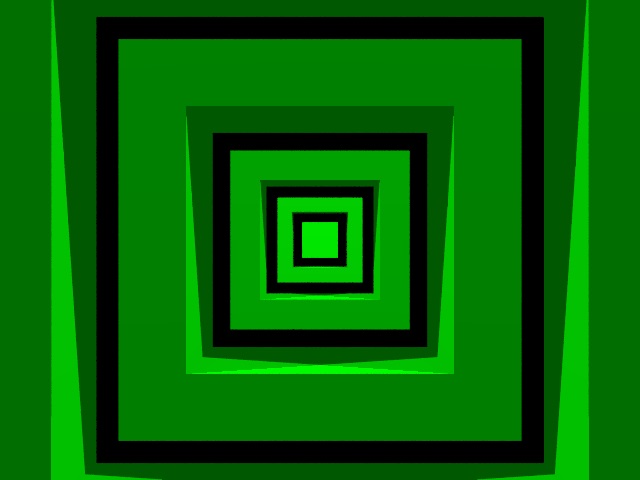

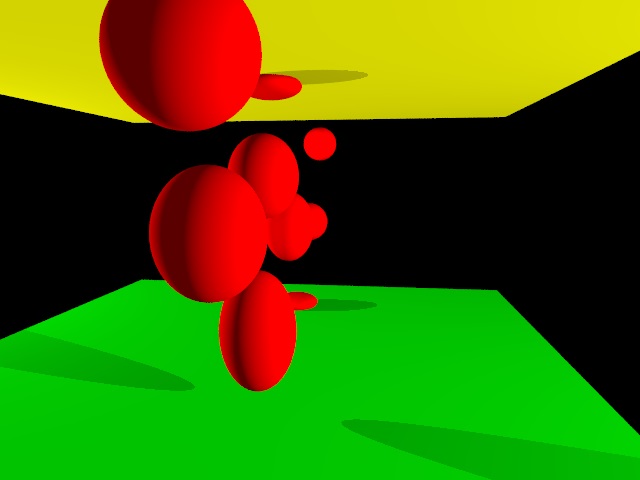

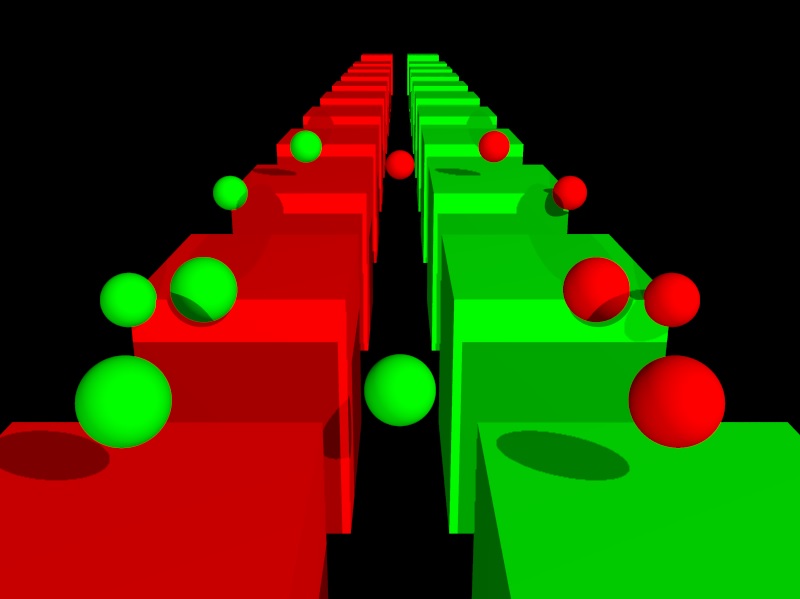

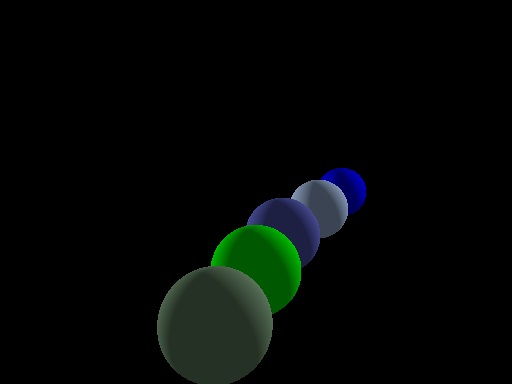

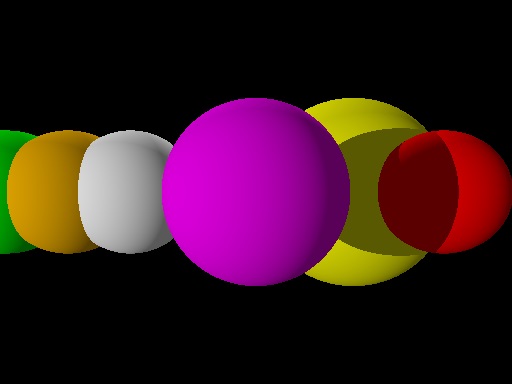

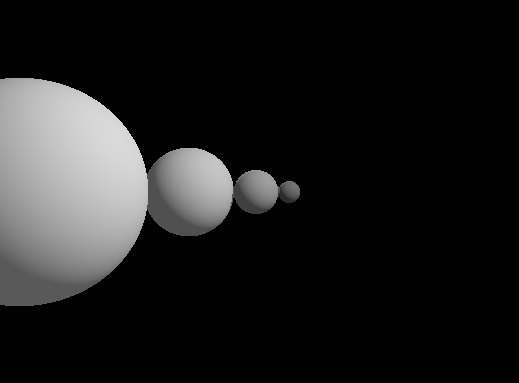

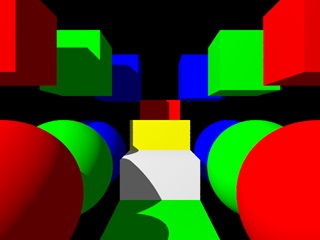

　　　　今日の課題　優秀作品


　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　

　　　　
