立体の生成


　　　　物体どうしを組み合わせて新しい形を作る

　　　　ＣＳＧ( Constructive Solid Geometry )表現
　　　　unioin（結合）,merge（併合）,difference（差）,intersection（交差),
　　　　inverse（反転）の５種類が用意されています。

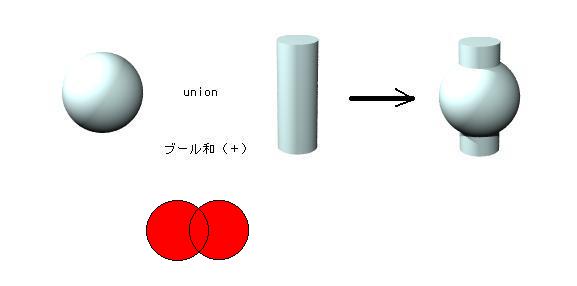

　　　　unioin：結合
　　　　union { 物体１　物体２　・・・ }
　　　　指定された物体の重なるところを結合する。
　　　　

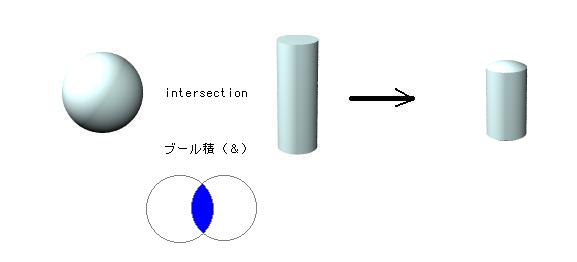

　　　　intersection：交差
　　　　intersection { 物体１　物体２　・・・ }
　　　　指定された物体の「重なる部分だけ」を取り出す。
　　　　

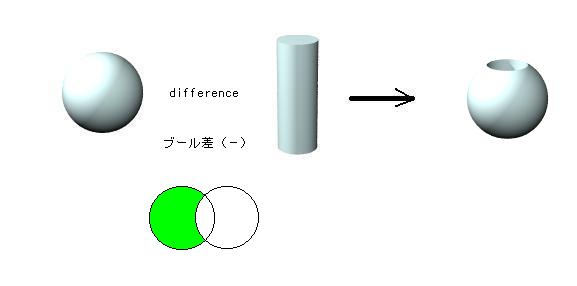

　　　　difference：差
　　　　difference { 元の物体１　くりぬく物体２　・・・ }
　　　　元の物体１から２番目以降の物体の重なる部分をくりぬく。
　　　　

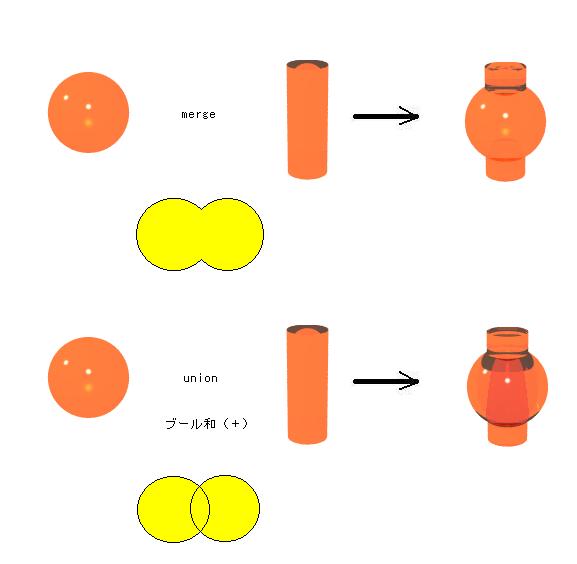

　　　　merge：併合
　　　　merge { 物体１　物体２　・・・ }
　　　　指定された物体の重なるところを結合し、さらに重なった部分の内
　　　　側の面を取り除く。
　　　　
　　　　union では、ガラスのような内部が透けて見える物体の場合、重なった部分
　　　　にも元の面が残ってしまう。
　　　　透明な物体の場合・・・・・・merge
　　　　中身のつまった物体の場合・・union
　　　　と使い分けると良いでしょう。





　　　　今日の課題
　　　　「物体どうしを組み合わせて作成した物体のある風景」を表現した
　　　　シーンファイルを作成し、レンダリングを実行して、完成したシーンファイ
　　　　ルと画像ファイルを指定の場所へ転送せよ。

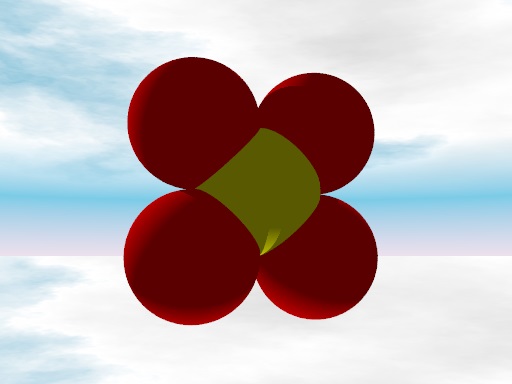

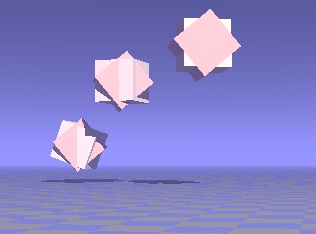

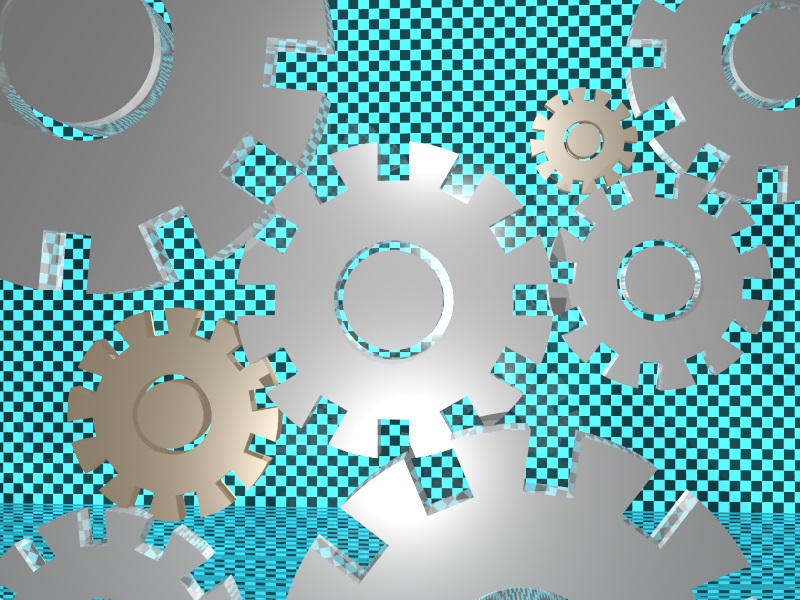

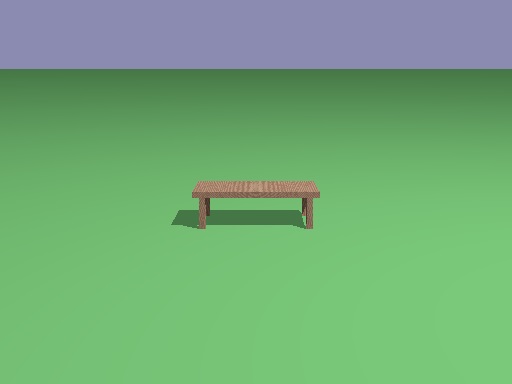

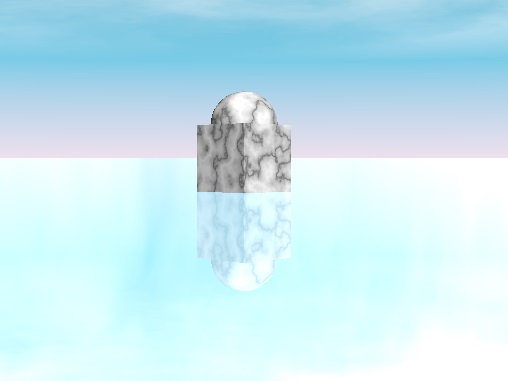

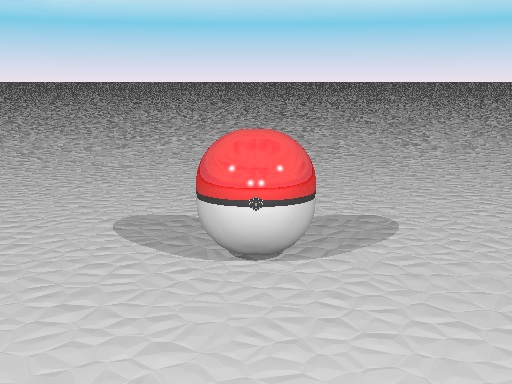

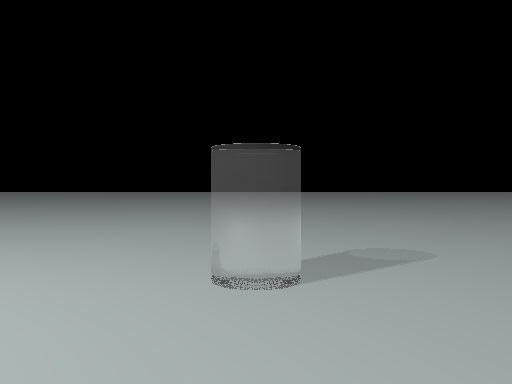

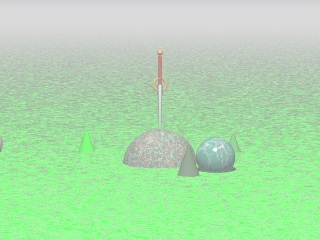

　　　　今日の課題 優秀作品（全て学生の作品）

　　　　

　　　　

Last Update 2023.06.13
